EU -气动密封

























应用范围

工作压力:≤16bar

工作温度：-20~+80℃

表面速度：≤1m/s

材料: 聚氨酯TPU



Y-Eu型活塞杆密封由聚氨酯材料组成,经我们工厂加工后以保持其坚固稳定的质量。

此材料与其他商业性聚氨酯材料相比的优点在于它的高抗磨损性、良好的耐压力和更宽的

温度范围。

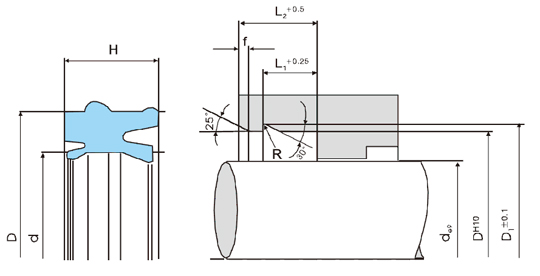

                                                     单位: mm

编号     d     D     H     D1    L1   L2   R    f

Y-EU12    12     19     10     21     7.7   12    1     7.

Y-EU12-1  12     20    10.7    22     8.8   13    1.1   1.5

Y-EU12-2  12     22     24

Y-EU14    14     24     26

Y-EU16    16     26     28

Y-EU18-1  18     26     28

Y-EU18-2  18     28     30

Y-EU20    20     30     32

Y-EU22    22     32     11.2   34.5    9.4  14    1.4    2

Y-EU25    25     35     37.5

Y-EU30    30     40     42.5

Y-EU32    32     42     44.5

Y-EU40    40     50     52.5

Y-EU45    45     55     12.2   58.2    10.4 15     1.8

Y-EU50    50     60     63.2

Y-EU63    63     75     13.0   78.2     11.4 16

由于产品不断更新,更多规格请来电询问。
